MESURE D'UN COURANT SANS COUPURE DE CIRCUIT : DIODE

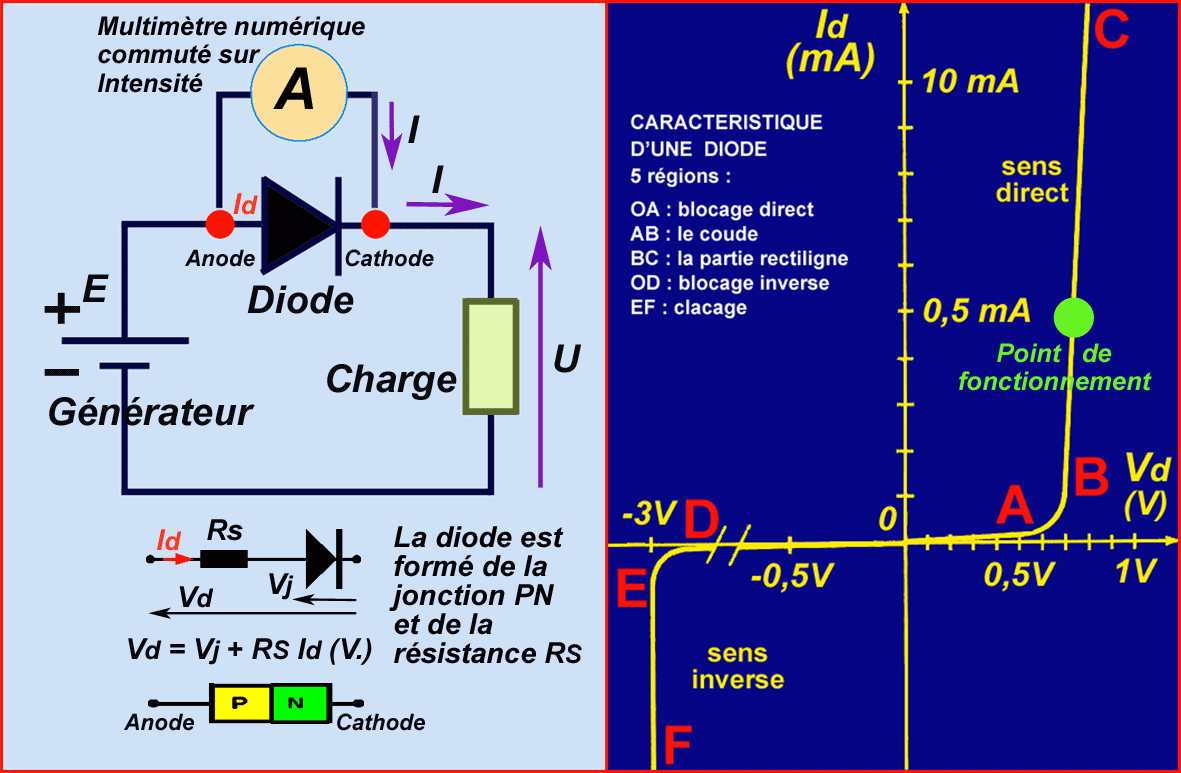

Supposant le point de fonctionnement (point vert) de la diode à 0,5 mA et 0,7 V (déterminé par la charge)
Lorsque l’ampèremètre (multimètre digital) n’est pas branché aux bornes (points rouges)de la diode le courant I circule dans la diode
Lorsque l’ampèremètre (sans résistance ou d’une résistance << à RS : résistance de la diode) est branché aux bornes de la diode, la tension aux bornes Vd chute brusquement et la diode se bloque : tout le courant I passe dans l’ampèremètre ; il se passe une véritable commutation électronique
Ainsi on mesure directement un courant sans coupé le circuit à condition bien sûr d’avoir installé une diode dans le circuit
